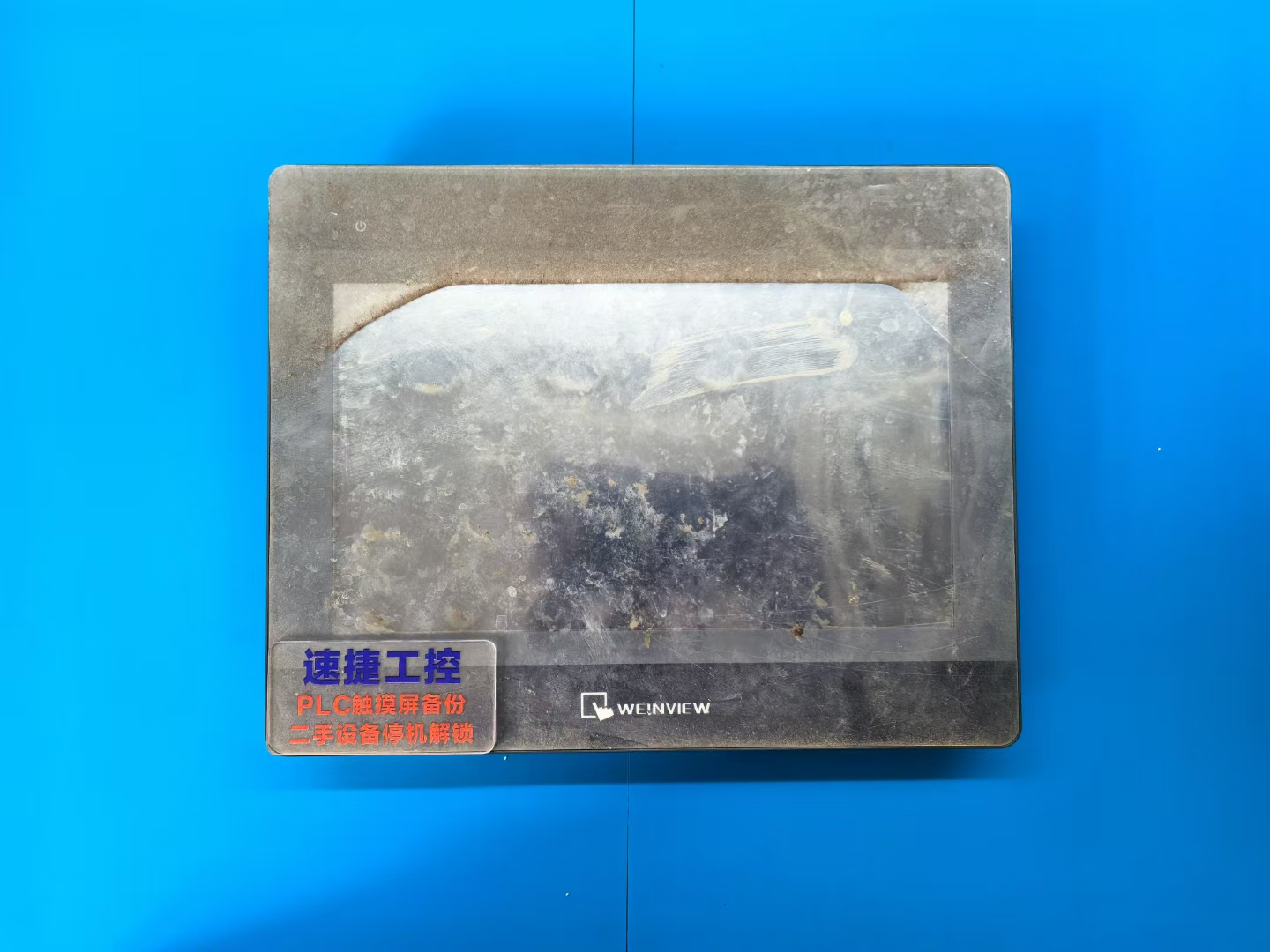

在工業自動化領域，威綸通觸摸屏和三菱PLC都是非常常見且重要的設備。威綸通觸摸屏以其直觀的操作界面和豐富的功能，為操作人員提供了便捷的人機交互方式；而三菱PLC則憑借其強大的邏輯控制能力和可靠性，廣泛應用于各種自動化控制系統中。將威綸通觸摸屏與三菱PLC進行通信連接，能夠?qū)崿F(xiàn)數據的實時顯示、參數的設置以及設備的遠程控制等功能，大大提高自動化系統的效率和靈活性。本文將詳細介紹威綸通觸摸屏與三菱PLC通信的方法和步驟。

通信方式概述

威綸通觸摸屏與三菱PLC之間的通信方式主要有串口通信和以太網通信兩種。串口通信是一種傳統的通信方式，具有成本低、連接簡單等優點，但通信速度相對較慢，適用于對通信速率要求不高的場合。以太網通信則具有通信速度快、穩定性好、可實現遠程通信等優點，是現代工業自動化系統中較為常用的通信方式。

串口通信設置

硬件連接

在進行串口通信之前，需要先將威綸通觸摸屏和三菱PLC通過串口線進行連接。一般來說，威綸通觸摸屏和三菱PLC都提供了RS232或RS485串口接口，根據設備的接口類型選擇合適的串口線進行連接。連接時要注意串口的引腳定義，確保連接正確，避免因連接錯誤導致設備損壞。

威綸通觸摸屏設置

1. 打開威綸通觸摸屏的編程軟件，創建一個新的項目。

2. 在項目設置中，選擇“通信設置”選項。

3. 在通信設置界面中，選擇串口通信方式，并設置相應的串口參數，如波特率、數據位、停止位、校驗位等。這些參數需要與三菱PLC的串口參數設置一致，以確保通信的正常進行。

4. 設置好串口參數后，選擇與三菱PLC對應的設備型號。威綸通觸摸屏的編程軟件中通常提供了多種三菱PLC的設備型號供選擇，根據實際使用的三菱PLC型號進行選擇。

5. 完成上述設置后，保存項目設置。

三菱PLC設置

1. 打開三菱PLC的編程軟件，如GX Works2等。

2. 在軟件中找到PLC的參數設置選項，進入串口通信參數設置界面。

3. 設置與威綸通觸摸屏相同的串口參數，包括波特率、數據位、停止位、校驗位等。

4. 保存PLC的參數設置，并將程序下載到PLC中。

以太網通信設置

硬件連接

以太網通信需要使用網線將威綸通觸摸屏和三菱PLC連接到同一個局域網中。確保網絡連接正常，設備能夠獲取到有效的IP地址。

威綸通觸摸屏設置

1. 打開威綸通觸摸屏的編程軟件，創建或打開一個項目。

2. 進入項目設置中的“通信設置”選項。

3. 選擇以太網通信方式，并設置觸摸屏的IP地址、子網掩碼和網關等網絡參數。這些參數需要與局域網的網絡環境相匹配。

4. 設置與三菱PLC通信的端口號，一般默認使用5002端口，但也可以根據實際需求進行修改。

5. 選擇與三菱PLC對應的設備型號，并設置PLC的IP地址。確保PLC的IP地址與觸摸屏設置的PLC IP地址一致。

6. 保存項目設置。

三菱PLC設置

1. 打開三菱PLC的編程軟件，進入PLC的參數設置界面。

2. 找到以太網通信參數設置選項，設置PLC的IP地址、子網掩碼和網關等網絡參數，與威綸通觸摸屏所在的網絡環境一致。

3. 設置以太網通信的端口號，與威綸通觸摸屏設置的端口號相同。

4. 保存PLC的參數設置，并將程序下載到PLC中。

通信測試與調試

完成通信設置后，需要進行通信測試和調試，以確保威綸通觸摸屏和三菱PLC之間能夠正常通信。

通信測試

1. 在威綸通觸摸屏的編程軟件中，使用“在線模擬”功能，模擬觸摸屏的運行狀態。

2. 在模擬界面中，嘗試讀取和寫入三菱PLC中的數據，觀察是否能夠正常顯示和修改數據。

3. 如果通信正常，將程序下載到實際的威綸通觸摸屏中，再次進行通信測試，確保在實際設備上也能正常通信。

調試與優化

如果在通信測試過程中出現問題，需要根據錯誤提示進行調試和優化。常見的問題包括通信參數設置不正確、網絡連接不穩定、設備IP地址沖突等。可以逐一排查這些問題，調整相應的設置，直到通信恢復正常。

注意事項

1. 在進行通信設置和調試時，要確保設備的電源穩定，避免因電源波動導致設備損壞或通信中斷。

2. 嚴格按照設備的說明書和操作指南進行操作，避免因誤操作導致設備故障。

3. 在設置網絡參數時，要注意IP地址的唯一性，避免出現IP地址沖突的情況。

4. 定期對設備進行維護和檢查，確保通信線路和設備的正常運行。

總結

威綸通觸摸屏與三菱PLC的通信是工業自動化系統中常見的應用場景。通過串口通信或以太網通信方式，可以實現兩者之間的數據交互和控制。在進行通信設置時，需要仔細設置通信參數，確保硬件連接正確，并進行充分的通信測試和調試。同時，要注意設備的維護和保養，以保證通信的穩定性和可靠性。希望本文的介紹能夠?qū)Υ蠹以趯嶋H應用中有所幫助。
